محدوده ولتاژ ورودی یک نوسان ساز CMOS یک پارامتر مهم است که به طور قابل توجهی بر عملکرد، سازگاری و دامنه کاربرد آن تأثیر می گذارد. به عنوان یک تامین کننده اختصاصی نوسانگر CMOS، تخصص ما در این زمینه به ما اجازه می دهد تا بینش عمیقی در مورد این موضوع حیاتی ارائه دهیم.
آشنایی با اسیلاتورهای CMOS
نوسان سازهای CMOS (مکمل فلز - اکسید - نیمه هادی) به دلیل مصرف انرژی کم، ایمنی بالای نویز و پایداری خوب، به طور گسترده در دستگاه های الکترونیکی مختلف مورد استفاده قرار می گیرند. آنها اساسا یک سیگنال الکتریکی پایدار و دوره ای تولید می کنند که به عنوان مرجع زمان بندی برای سایر اجزای یک مدار عمل می کند.
عوامل موثر بر محدوده ولتاژ ورودی
- فرآیند نیمه هادی: فرآیند ساخت ترانزیستورهای CMOS نقش مهمی در تعیین محدوده ولتاژ ورودی دارد. فن آوری های مختلف نیمه هادی ولتاژهای شکست و محدودیت های ولتاژ کاری متفاوتی دارند. فرآیندهای نیمه هادی پیشرفته اغلب محدوده ولتاژ ورودی وسیع تری را فراهم می کنند، زیرا می توانند میدان های الکتریکی بالاتر را بدون آسیب اداره کنند.
- الزامات طراحی: کاربرد مورد نظر اسیلاتور محدوده ولتاژ ورودی مورد نیاز را دیکته می کند. برای دستگاههای قابل حمل مانند گوشیهای هوشمند و تبلتها، محدوده ولتاژ ورودی کمتر (مثلاً 1.8 ولت - 3.3 ولت) برای کاهش مصرف انرژی و افزایش عمر باتری ترجیح داده میشود. از سوی دیگر، کاربردهای صنعتی و خودرویی ممکن است به محدوده ولتاژ ورودی وسیع تری (مثلاً 2.7 - 5.5 ولت) نیاز داشته باشند تا تغییرات منبع تغذیه را در خود جای دهد.
- ملاحظات حرارتی: ولتاژهای ورودی بالا می تواند منجر به افزایش اتلاف توان در نوسانگر شود که به نوبه خود باعث افزایش دمای دستگاه می شود. دمای بیش از حد می تواند عملکرد و قابلیت اطمینان نوسانگر را کاهش دهد. بنابراین، محدوده ولتاژ ورودی نیز با حداکثر افزایش دمای مجاز نوسانگر CMOS محدود می شود.
محدوده های ولتاژ ورودی رایج
- محدوده ولتاژ پایین: بسیاری از نوسان سازهای مدرن CMOS برای کار در محدوده ولتاژ پایین، معمولاً از 1.2 ولت تا 3.3 ولت طراحی شده اند. این عملکرد ولتاژ پایین برای دستگاههایی که با باتری کار میکنند، ایدهآل است که راندمان برق از اهمیت بالایی برخوردار است. به عنوان مثال، در دستگاههای پوشیدنی مانند ساعتهای هوشمند، یک نوسانساز CMOS با ولتاژ ورودی 1.8 ولت میتواند زمانبندی دقیقی را ارائه دهد و در عین حال حداقل انرژی را مصرف کند.
- محدوده ولتاژ استاندارد: یک محدوده ولتاژ ورودی استاندارد معمول برای نوسانگرهای CMOS از 2.7 ولت تا 5.5 ولت است. این محدوده برای طیف گسترده ای از کاربردهای الکترونیکی همه منظوره، از جمله لوازم الکترونیکی مصرفی، لوازم جانبی کامپیوتر و دستگاه های ارتباطی مناسب است. توانایی کار در این محدوده به نوسانگر اجازه می دهد تا به راحتی در طرح های مدار موجود با منابع تغذیه استاندارد ادغام شود.
- محدوده ولتاژ بالا: در برخی از کاربردهای تخصصی، مانند سیستم های کنترل صنعتی و الکترونیک خودرو، نوسانگرهای CMOS ممکن است نیاز به کار در ولتاژهای ورودی بالاتر داشته باشند. محدوده ولتاژ ورودی تا 12 ولت یا حتی بیشتر ممکن است برای اطمینان از عملکرد قابل اعتماد در محیط های سخت با نوسانات زیاد منبع تغذیه مورد نیاز باشد.
مجموعه محصولات ما و محدوده ولتاژ ورودی
به عنوان یک تامین کننده پیشرو نوسان ساز CMOS، ما طیف متنوعی از محصولات را برای رفع نیازهای برنامه های مختلف ارائه می دهیم.

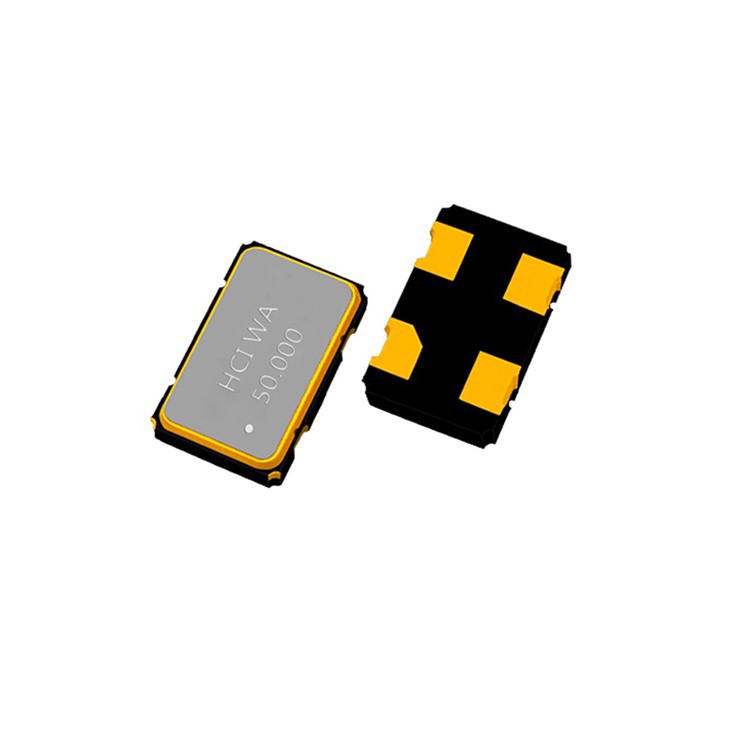

- اسیلاتورهای RTC 5032: این نوسان سازها برای کاربردهای ساعت بلادرنگ طراحی شده اند. آنها معمولاً در محدوده ولتاژ پایین 1.8 ولت - 3.3 ولت کار می کنند، که آنها را برای دستگاه هایی که با باتری کار می کنند مناسب می کند که در آن بهره وری انرژی طولانی مدت بسیار مهم است.
- DIP - 8 اسیلاتور نیم اندازه 1008: این نوع نوسانگر یک انتخاب محبوب برای کاربردهای عمومی است. دارای محدوده ولتاژ ورودی 2.7 - 5.5 ولت است که انعطاف پذیری و سازگاری با طیف گسترده ای از منابع تغذیه را فراهم می کند.
- XO 3225 قابل برنامه ریزی فرکانس بالا: ایده آل برای ارتباطات پرسرعت و برنامه های کاربردی پردازش داده، این نوسان ساز می تواند در محدوده ولتاژ ورودی نسبتاً وسیع، معمولاً از 2.5 ولت تا 3.6 ولت کار کند. این عملکرد فرکانس بالا را با قابلیت های مدیریت توان خوب ترکیب می کند.
اهمیت انتخاب محدوده مناسب ولتاژ ورودی
انتخاب محدوده ولتاژ ورودی مناسب برای یک نوسان ساز CMOS به دلایل مختلفی ضروری است.
- سازگاری: اطمینان از اینکه محدوده ولتاژ ورودی نوسانگر با منبع تغذیه برنامه مورد نظر مطابقت دارد برای یکپارچه سازی یکپارچه بسیار مهم است. عدم تطابق محدوده های ولتاژ می تواند منجر به عملکرد نامناسب، اعوجاج سیگنال یا حتی آسیب به نوسان ساز و سایر اجزای مدار شود.
- بهینه سازی عملکرد: ولتاژ ورودی بر پایداری فرکانس خروجی نوسانگر، نویز فاز و سایر پارامترهای عملکرد تأثیر می گذارد. با انتخاب محدوده ولتاژ ورودی مناسب، طراحان می توانند عملکرد نوسانگر را برای برآوردن نیازهای خاص برنامه بهینه کنند.
- قابلیت اطمینان: کارکردن نوسانگر در محدوده ولتاژ ورودی مشخص شده به حفظ قابلیت اطمینان طولانی مدت آن کمک می کند. فراتر از محدودیت های ولتاژ می تواند باعث پیری زودرس ترانزیستورهای CMOS شود که منجر به کاهش طول عمر و خرابی احتمالی نوسانگر می شود.
چگونه محدوده ولتاژ ورودی را برای برنامه خود تعیین کنید
هنگام انتخاب یک نوسان ساز CMOS برای برنامه خود، مراحل زیر می تواند به شما در تعیین محدوده ولتاژ ورودی مناسب کمک کند:
- منبع تغذیه را شناسایی کنید: ولتاژ منبع تغذیه موجود در برنامه خود را تعیین کنید. این می تواند ولتاژ باتری، خروجی منبع تغذیه تنظیم شده یا منبع تغذیه از یک مدار خاص باشد.
- الزامات برنامه را در نظر بگیرید: الزامات عملکرد برنامه خود را ارزیابی کنید، مانند پایداری فرکانس، نویز فاز و مصرف برق. برخی از برنامه ها ممکن است به منبع تغذیه پایدارتری نیاز داشته باشند که ممکن است بر انتخاب محدوده ولتاژ ورودی نوسانگر تأثیر بگذارد.
- سازگاری را بررسی کنید: اطمینان حاصل کنید که محدوده ولتاژ ورودی اسیلاتور با سایر اجزای مدار سازگار است. به عنوان مثال، اگر نوسانگر بخشی از یک سیستم بزرگتر با اجزای حساس به توان چندگانه است، محدوده ولتاژ ورودی باید با دقت انتخاب شود تا از هرگونه مشکل سازگاری جلوگیری شود.
برای نیازهای نوسان ساز CMOS خود با ما تماس بگیرید
اگر به دنبال نوسانگرهای CMOS با کیفیت بالا با محدوده ولتاژ ورودی مناسب برای کاربرد خود هستید، ما اینجا هستیم تا به شما کمک کنیم. به عنوان یک تامین کننده حرفه ای نوسان ساز CMOS، ما تجربه زیادی داریم و مجموعه ای جامع از محصولات برای برآورده کردن نیازهای خاص شما. چه به یک نوسان ساز ولتاژ پایین برای یک دستگاه قابل حمل یا یک نوسان ساز ولتاژ بالا برای یک کاربرد صنعتی نیاز داشته باشید، ما می توانیم راه حل ایده آلی را به شما ارائه دهیم. لطفا برای اطلاعات بیشتر و شروع بحث خرید با ما تماس بگیرید.
مراجع
- Tai, RL "طراحی نوسانگر CMOS." اسپرینگر، 2010.
- رضوی، ب. "طراحی مدارهای مجتمع CMOS آنالوگ." مک گراو - هیل، 2001.
